Buenas!

Tras leer por completo este hilo me he decidido a hacer una máquina lanza-pelotas.

Ya he comprado los motores de aliexpress con la potencia que recomendais.
El problema con el que me encuentro ahora es hacer el acoplamiento eje/rueda.

Tengo las ruedas de PU de 180 mm

El eje del motor es de 5mm. ¿Será demasiado pequeño?

¿Algún consejo?

Muchísimas gracias!

Hola, soy Juan de Argentina. Construí mi máquina. Anda muy bien pero me falta la Parte eléctrica. Solo tiene un motor de limpiaparabrisas para el carrusel y dos motores de electroventilador para impulsar. Quiero hacer en Arduino para controlar con el celu. Quería saber qué relay o como hacer para un corte general. La idea es conectarla al celu por Bluetooth usar reguladores de 30a para los electeos controlados por servos. El primer problema que encuentro es que no consigo módulo Replay suficientemente grande para Arduino el puente h bts7960 me parece costoso. Muchas gracias.

Buenos días.
Yo controlo la maquina mediante Bluetooth y arduino mega, con una aplicación que realicé para android.
Todos los motores los controlo mediante reles. Con el arduino activo la bobina del relé y la potencia le llega al relé directamente de la fuente de alimentación y no tengo problemas.
imagen 1

imagen 2

Por otro lado, la solucion que encontré mas facil y casera para los reguladores de los motores fué comandarlos con unos pequeños servos tambien regulados por el arduino. Utilicé servos que tenia de aeromodelismo que pegué directamente al mando del regulador y calculé la potencia con los grados que tenia que girar:
imagen 3
imagen 4

Espero que te sirva de ayuda

Salu2

Perfecto, muchas gracias. De gran ayuda. Te consulto los reguladores de que amperaje son lo mismo que el módulo rele porque consigo de 10a ya armados para Arduino y no creo que me sirvan.

Cita de: Juancho2501 en 15 de Julio de 2023, 18:46Perfecto, muchas gracias. De gran ayuda. Te consulto los reguladores de que amperaje son lo mismo que el módulo rele porque consigo de 10a ya armados para Arduino y no creo que me sirvan.

Estos reguladores que se ven en la foto son de 30 A. Los de 10 A no aguantaron mis motores que son motores de fresadora que van a 48 V y tienen una potencia de 300 W cada uno

Buenos días,

¿tenéis algun ejemplo de como hacer la union del eje del motor y la rueda?

Gracias!!

Cita de: Currusco en 17 de Julio de 2023, 12:19Buenos días,

¿tenéis algun ejemplo de como hacer la union del eje del motor y la rueda?

Gracias!!

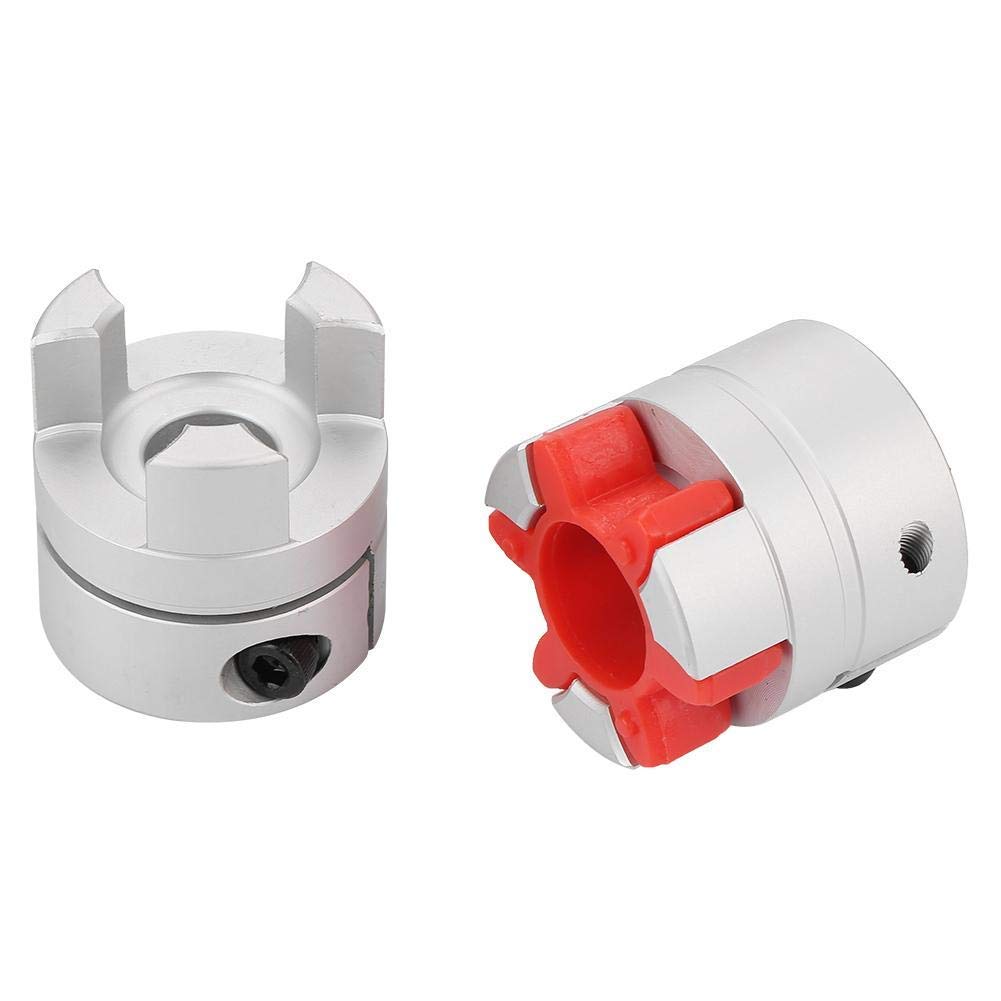

Yo utilizo un acoplamiento flexible como el de la imagen. Por un extremo acoplado al eje del motor y por otro al de la rueda, que en mi caso es una varilla roscada.

imagen

Saludos

Cita de: IESADO en 17 de Julio de 2023, 13:27

Cita de: Currusco en 17 de Julio de 2023, 12:19Buenos días,

¿tenéis algun ejemplo de como hacer la union del eje del motor y la rueda?

Gracias!!

Yo utilizo un acoplamiento flexible como el de la imagen. Por un extremo acoplado al eje del motor y por otro al de la rueda, que en mi caso es una varilla roscada.

imagen

Saludos

Muchisimas gracias. El acoplamiento ya lo tengo, acoplo el eje del motor (5mm) a una varilla roscada (10mm), pero me falta resolver la union varilla roscada con la rueda. ¿Tienes foto de cómo lo has hecho?

Cita de: Currusco en 20 de Julio de 2023, 08:18

Cita de: IESADO en 17 de Julio de 2023, 13:27

Cita de: Currusco en 17 de Julio de 2023, 12:19Buenos días,

¿tenéis algun ejemplo de como hacer la union del eje del motor y la rueda?

Gracias!!

Yo utilizo un acoplamiento flexible como el de la imagen. Por un extremo acoplado al eje del motor y por otro al de la rueda, que en mi caso es una varilla roscada.

imagen

Saludos

Muchisimas gracias. El acoplamiento ya lo tengo, acoplo el eje del motor (5mm) a una varilla roscada (10mm), pero me falta resolver la union varilla roscada con la rueda. ¿Tienes foto de cómo lo has hecho?

Arandela, tuerca y contratuerca por ambos lados. En la imagen lo puedes ver
imagen

imagen

Buenas, de donde puedo sacar lo que hace falta para fabricarla? estoy mirando en el foro y no encuentro

@flaco1982 No hay un listado como tal con los elementos que la conforman. En el segundo post hace un comentario de lo que ha utilizó Ptinto en su construcción, no sé si te será suficiente.

Cada uno hemos ido tirando de lo que teníamos a mano echándole imaginación y mucha paciencia.

Si es cierto que existen datos de los motores que utilizamos, diámetro de las ruedas, etc.

Todo está en el post. Como dice berlinda no hay un desglose de material porque cada máquina ha sido distinta.

Saludos

Hola,
voy a dejar enlaces a algunos de los elementos que he utilizado en mi máquina, por si le sirve a alguien.
!Aviso! no comprar al tun tun, habrá opciones mejores, esto solo es lo que he acabado usando yo. En concreto la parte del eje y fijar las ruedas al eje lo mío es una chapuza, aunque funciona. Le di prioridad al tema económico. La batería lo más caro ya la tenía de la bici.

Batería 36V, en mi caso la compré para la bici y la uso para ambas cosas. Dura más 4 horas no he llegado a agotarla. Puede servir cualquier otra, pero comprobar que da al menos 300W de pico. la cargo con el cargador de un patín m365
https://es.aliexpress.com/item/4000290976528.html?spm=a2g0o.order_list.order_list_main.41.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

Controlador Motores. he probado 4 modelos y se han roto o quemado todos. Este de momento aguanta tras decenas de horas de uso
https://es.aliexpress.com/item/1005004304356131.html?spm=a2g0o.order_list.order_list_main.56.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

Motores ruedas. yo cogí el tipo B que alcanza más velocidad pero fue un error porque nunca he pasado del 30%. ahora cogería el tipo C (hasta 13500 RPM)
https://es.aliexpress.com/item/1005003914113169.html?spm=a2g0o.order_list.order_list_main.97.7e4f194d0wI6Pv&gatewayAdapt=glo2esp


Lengueta se ha hablado mucho, en mi caso he puesto muelle y va perfecto. los cogí de ferretería.

Mando a distancia va perfecto, poner la antena que asome hacia el jugador
https://es.aliexpress.com/item/1005005932659137.html?spm=a2g0o.order_list.order_list_main.143.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

Interruptor general, para evitar sustos durante desplazamientos
https://es.aliexpress.com/item/1005005246676338.html?spm=a2g0o.order_list.order_list_main.201.7e4f194d0wI6Pv&gatewayAdapt=glo2esp


Esto lo uso para saber como va la bateria y a modo de reloj del entrenamiento
https://es.aliexpress.com/item/1005001843290882.html?spm=a2g0o.order_list.order_list_main.226.7e4f194d0wI6Pv&gatewayAdapt=glo2esp


cojinetes para que apoye el eje del motor yo he usado estos
https://es.aliexpress.com/item/32858280135.html?spm=a2g0o.order_list.order_list_main.326.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

acoplamiento eje motor
https://es.aliexpress.com/item/1005004641677038.html?spm=a2g0o.order_list.order_list_main.345.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

ruedas lanzador. el problema es que el agujero central es muy grande para el eje, en mi caso metí una pieza de metal dentro
https://www.alex.es/productos/0-aros-y-rodillos/0-aros-de-goma-negra/2644.

la pieza es esta, les pedí que me la cortasen en 2 de 5 cm de largo y los chinos muy amables me lo prepararon
https://es.aliexpress.com/item/1005004108055802.html?spm=a2g0o.order_list.order_list_main.321.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

eje rueda yo puse liso diámetro 10mm
https://es.aliexpress.com/item/1005004055948277.html?spm=a2g0o.order_list.order_list_main.340.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

el tubo por donde caen las bolas este, pero se acaba rompiendo, lo reforcé con cinta americana
https://www.amazon.es/gp/product/B093MFBXW9/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
editado: se me terminó de romper y lo he cambiado por este otro que parece que va de fábula:
https://www.amazon.es/dp/B00B5R9G2A?psc=1&ref=ppx_yo2ov_dt_b_product_details


el motor del carrusel lo reciclé de un motor de puerta de garaje que se rompió

las ruedas para mover la máquina en una tienda tipo bazar

el resto a base de madera, tornillos, piezas de plástico, tiras de metal del leroy merlin

me gustaría hacer un video algún día para que la veáis,

saludos

Cita de: ovalles en 15 de Noviembre de 2023, 13:18Hola,
voy a dejar enlaces a algunos de los elementos que he utilizado en mi máquina, por si le sirve a alguien.
!Aviso! no comprar al tun tun, habrá opciones mejores, esto solo es lo que he acabado usando yo. En concreto la parte del eje y fijar las ruedas al eje lo mío es una chapuza, aunque funciona. Le di prioridad al tema económico. La batería lo más caro ya la tenía de la bici.

Batería 36V, en mi caso la compré para la bici y la uso para ambas cosas. Dura más 4 horas no he llegado a agotarla. Puede servir cualquier otra, pero comprobar que da al menos 300W de pico. la cargo con el cargador de un patín m365
https://es.aliexpress.com/item/4000290976528.html?spm=a2g0o.order_list.order_list_main.41.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

Controlador Motores. he probado 4 modelos y se han roto o quemado todos. Este de momento aguanta tras decenas de horas de uso
https://es.aliexpress.com/item/1005004304356131.html?spm=a2g0o.order_list.order_list_main.56.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

Motores ruedas. yo cogí el tipo B que alcanza más velocidad pero fue un error porque nunca he pasado del 30%. ahora cogería el tipo C (hasta 13500 RPM)
https://es.aliexpress.com/item/1005003914113169.html?spm=a2g0o.order_list.order_list_main.97.7e4f194d0wI6Pv&gatewayAdapt=glo2esp


Lengueta se ha hablado mucho, en mi caso he puesto muelle y va perfecto. los cogí de ferretería.

Mando a distancia va perfecto, poner la antena que asome hacia el jugador
https://es.aliexpress.com/item/1005005932659137.html?spm=a2g0o.order_list.order_list_main.143.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

Interruptor general, para evitar sustos durante desplazamientos
https://es.aliexpress.com/item/1005005246676338.html?spm=a2g0o.order_list.order_list_main.201.7e4f194d0wI6Pv&gatewayAdapt=glo2esp


Esto lo uso para saber como va la bateria y a modo de reloj del entrenamiento
https://es.aliexpress.com/item/1005001843290882.html?spm=a2g0o.order_list.order_list_main.226.7e4f194d0wI6Pv&gatewayAdapt=glo2esp


cojinetes para que apoye el eje del motor yo he usado estos
https://es.aliexpress.com/item/32858280135.html?spm=a2g0o.order_list.order_list_main.326.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

acoplamiento eje motor
https://es.aliexpress.com/item/1005004641677038.html?spm=a2g0o.order_list.order_list_main.345.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

ruedas lanzador. el problema es que el agujero central es muy grande para el eje, en mi caso metí una pieza de metal dentro
https://www.alex.es/productos/0-aros-y-rodillos/0-aros-de-goma-negra/2644.

la pieza es esta, les pedí que me la cortasen en 2 de 5 cm de largo y los chinos muy amables me lo prepararon
https://es.aliexpress.com/item/1005004108055802.html?spm=a2g0o.order_list.order_list_main.321.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

eje rueda yo puse liso diámetro 10mm
https://es.aliexpress.com/item/1005004055948277.html?spm=a2g0o.order_list.order_list_main.340.7e4f194d0wI6Pv&gatewayAdapt=glo2esp

el tubo por donde caen las bolas este, pero se acaba rompiendo, lo reforcé con cinta americana
https://www.amazon.es/gp/product/B093MFBXW9/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1

el motor del carrusel lo reciclé de un motor de puerta de garaje que se rompió

las ruedas para mover la máquina en una tienda tipo bazar

el resto a base de madera, tornillos, piezas de plástico, tiras de metal del leroy merlin

me gustaría hacer un video algún día para que la veáis,

saludos

Muchas gracias ovalles  estaría muy bien un vídeo!!

Os dejo el video de mi máquina lanzapelotas

https://www.youtube.com/watch?v=CbTrsfZ9e8o
